3DS Max 基础教程
九、编辑器之锥化工具 返回
锥化工具使物体产生一头大一头小的形状，例如水桶、水杯、生长的树干等等，许多形体创建中都会用到，
下面我们通过一个例子来学习“锥化”工具的使用方法，我们要创建一个麦克风的造型：
麦克风由话筒、手柄以及中间的联接部分组成，分别创建好后再组装起来；
1、创建话筒
1)选择切角圆柱体，参数设定为：半径38、高度90、圆角15，选择顶视图，用键盘输入的方法，创建一个切角圆柱体，
进入修改面板，将“高度段数”改为10，将“圆角段数”改为3，“边数”改为24，让它圆滑一些；
2)在“修改器列表”中最下面找到“锥化”工具，单击选中，将数量设为“-0.2”负数是上小下大形状；
3)将名称改为“话筒”颜色设为绿色，以“麦克风”为文件名，保存文件到自己的文件夹；
2、创建手柄
1)选择切角圆柱体，参数设定为：半径20、高度200、圆角为8，选择顶视图创建一个切角圆柱体，进入修改面板，将“高度段数”设为20，将“圆角段数”设为3，将“边数”改为24；
2)在“编辑集列表”中找到“锥化”工具，单击选中，将数量设为0.2，即上大下小形状；
3)将名称改为“手柄”颜色设为银灰色，保存一下文件；

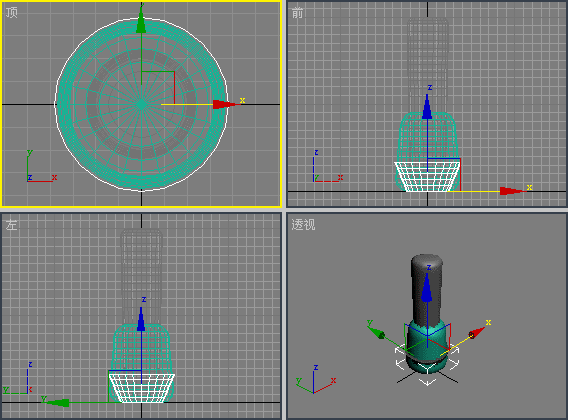

3、创建联接
1)选择圆锥体工具，锥体有两个半径，半径1应该跟话筒的一样，而半径2应该跟手柄一样，这样才能把它们连接起来；
2)锥体的参数为：半径1设为24，半径2设为38，高度33，单击创建；
3)进入修改面板，将“边数”改为24，修改名称为“联接”，颜色为面板左上角的黑灰色；
4、组装各个部件
1)由于我们都是采用键盘输入的方法创建，因而三个元件的中心都在一条竖线上，我们只要调整他们的上下关系即可；
2)选择前视图，由于手柄和联接的颜色接近背景色，不容易观察，因此需要调整视图，
在“前”上单击鼠标右键，选择第一个“光滑＋高光”命令，前视图里的物体变成实心高亮度，选择“线框”即可还原，
单击视图控制区的右下角的“最大化”按钮
，将视图切换为全屏；
3)选中“联接”组件，选择Y轴变亮黄，向上移动使其刚好装在手柄上，再选择“话筒”同样将其装在“联接”上，这样麦克风的形状已经出来了，但还需要精细调节和修饰；
4)选择“切角圆柱体”，参数设为半径38.5、高度10，圆角为1，在顶视图创建一个切角圆柱体，将颜色设为黑色，在前视图将它套在话筒和联接的接头处；
5)同样在创建一个半径为25的切角圆柱体，颜色设为灰色，套在联接和手柄接头处；
6)仔细调整好各个部件，全部选中后群组一下，用旋转工具使它向左倾斜一定的角度,保存一下文件；
7)对透视图渲染，观看一下自己的作品，很不错吧？
本节学习了锥化工具的使用方法，强化了键盘输入的方法，如果你成功地完成了练习，请继续学习下一课；
