几何画板基础入门教程

作者:TeliuTe 来源:基础教程网

九、平移和旋转 返回目录 下一课

 平移可以在其他位置复制出一个图形,旋转则是按角度来复制;

 1、平移

 1)画一条3厘米长水平线段,先用画点工具画一个点;

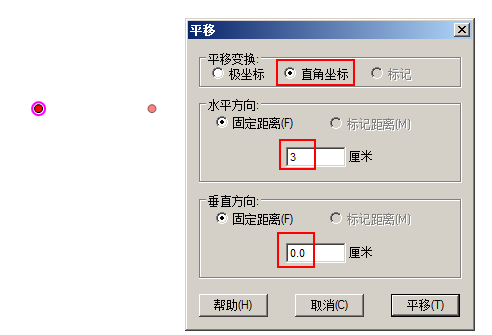

 2)点菜单“变换 - 平移”,出来对话框,设定直角坐标系、水平3厘米、垂直0,预览一下;

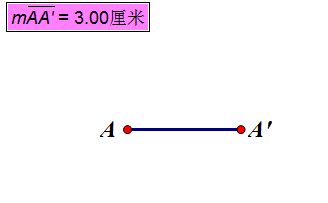

 3)点“平移”就在原来点的右边3厘米处,得到一个新的点,构造一条线段;




 4)选择A点,点菜单“变换 - 标记为中心”,或者双击一下A点作为旋转中心;

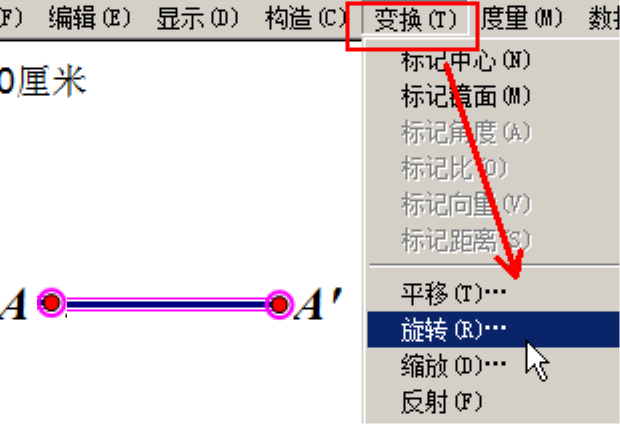

 5)选中线段和两个端点,点菜单“变换 - 旋转”;

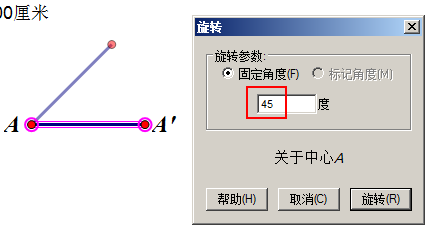

 6)在出来的对话框里,设置角度为45度,点“旋转”;

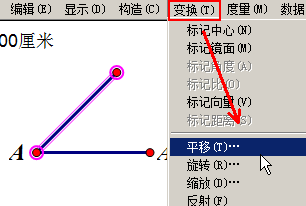

 7)继续点菜单“变换 - 平移”,我们把旋转出来的线段,平移一下;




 8)平移对话框,用上次的参数3厘米,点“平移”可以得到一条平行线;

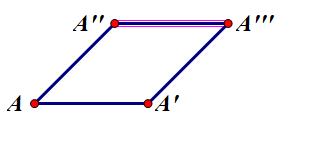

 9)连接另外两个点,就可以得到一个平行四边形;


 本节学习了平移和旋转的基础知识,如果你成功地完成了练习,请继续学习下一课内容;
