几何画板基础入门教程

作者:TeliuTe 来源:基础教程网

三、圆和圆弧 返回目录 下一课

 圆是由圆心和绕圆心的点组成,圆弧是圆上的一段;

 1、画圆工具

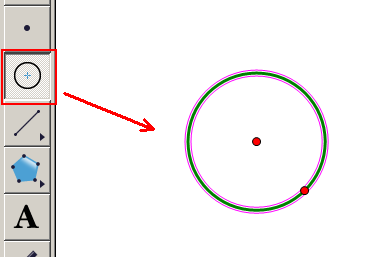

 1)在左边工具栏,选择画圆工具;




 2)在工作区中拖动鼠标,就可以画出一个圆,包括圆心和圆上的一个点,拖动点可以改变圆的大小;




 3)要想移动圆,用选择工具,拖动圆的边框即可;




 2、根据圆心和半径画圆

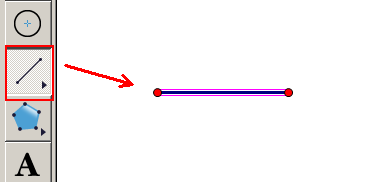

 1)选择“线段工具”,在工作区里画一条线段,它将作为半径长度;




 2)线段上有两个端点,我们用选择工具选中一个,它将作为圆心;




 3)再点一下线段,把线段选中,注意:连续点击,可以同时选中,不想连续选的话先在空白处点击;

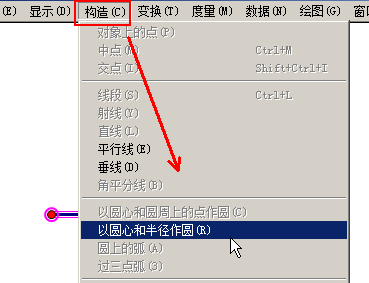

 4)点菜单“构造 - 以圆心和半径作圆”,就可以画出一个圆来;

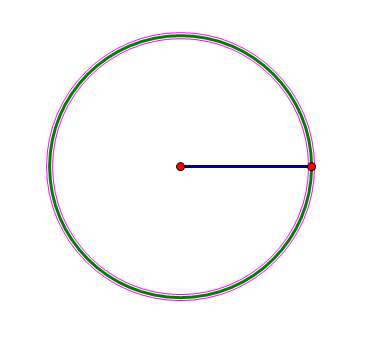

 5)这时就可以得到一个圆,一个点是圆心,线段是一条半径,保存一下文件;




 3、圆弧

 1)圆弧需要两个点,和两点之间的一段圆,

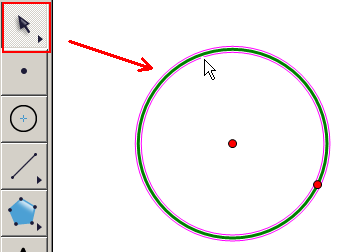

 点选择工具,在空白处点一下取消选择,再点击圆边线,选中圆;

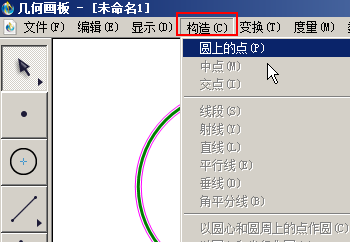

 2)点菜单“构造 - 圆上的点”,圆上就会多出一个点,用选择工具,移到合适的位置;




 3)同样再点空白处、再选中圆,再点菜单“构造 - 圆上的点”,构造出第二个点,移到合适位置;

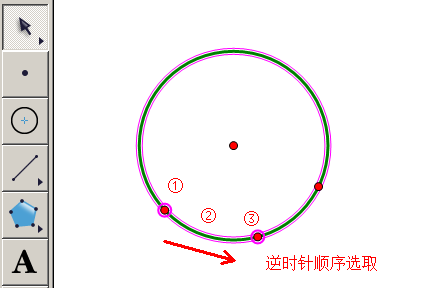

 4)依次选择“点 - 弧 -点”,按逆时针选取,先选一个点,在弧的逆时针的起点位置,再选弧,逆时针选最后的第二个点;

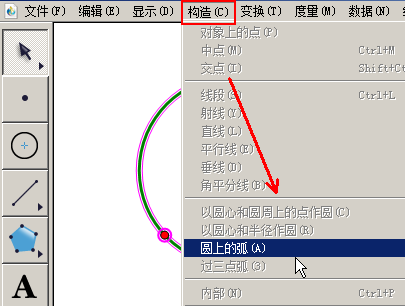

 5)点菜单“构造 - 圆上的弧”;




 6)这时就会显示一段实线的圆弧,圆变成了虚线;




 本节学习了画圆和圆弧的基础知识,如果你成功地完成了练习,请继续学习下一课内容;

返回目录 下一课
