几何画板基础入门教程

作者:TeliuTe 来源:基础教程网

二、画直线、线段、射线、直线 返回目录 下一课

 使用线条工具,可以很方便地画出线段、射线、直线,进而画出线条组成的图形;

 1、线段

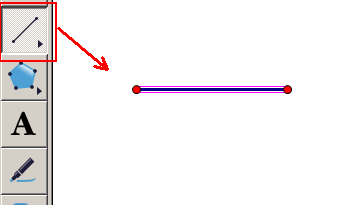

 1)打开几何画板,在左边工具箱,选中画线工具;




 2)将鼠标移至右边工作区,按住不松手,就可以拉出一条线段来,按住Shift键可以画一条直线来;




 3)将鼠标瞄准左边的点,变大后按住向上再画一条线;




 4)同样再瞄准上面的点,向下与第三个点重合,就可以画出一个三角形来,保存一下文件;




 2、射线

 1)在左边工具箱,按住画点工具,右边出现一排按钮,选第二个“射线”,图标是单箭头;




 2)将鼠标移至右边工作区,按住不松手,就可以拉出一条射线来,按住Shift键可以画一条直线来;

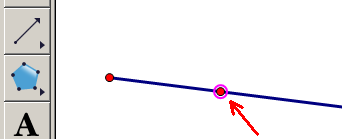

 3)射线是由两个点确定的,一个是顶点,另外一个控制方向,用选择工具,移动第二个点,可以改变射线的方向,

 如果画错了,没松手前,按ESC键取消,松开鼠标了,按Ctrl+Z组合键撤销,编辑菜单里也有;

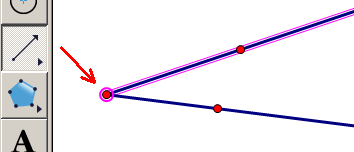

 4)将鼠标瞄准左边的顶点,变大后按住向上再画一条射线,从而画出一个角来,保存一下文件;




 3、直线

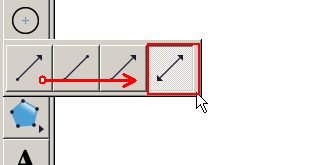

 1)在左边工具箱,按住画点工具,右边出现一排按钮,选第三个“直线”,图标是双箭头;

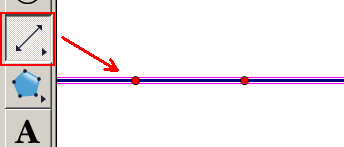

 2)将鼠标移至右边工作区,按住不松手,就可以拉出一条直线来,按住Shift键可以画一条水平或垂直的直线;

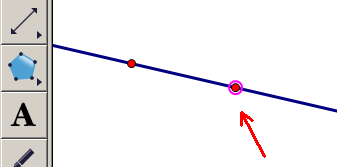

 3)直线是由两个点确定的,一个点是固定位置,另外一个控制方向,移动第二个点,可以改变直线的方向;

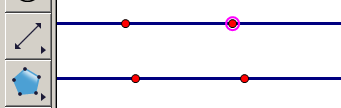

 4)按住Shift键,画两条水平的直线,保存一下文件;




 本节学习了画线段、射线、直线的基础知识,如果你成功地完成了练习,请继续学习下一课内容;

返回目录 下一课
